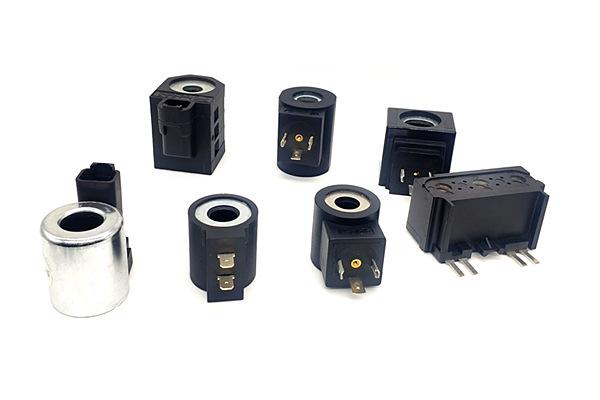

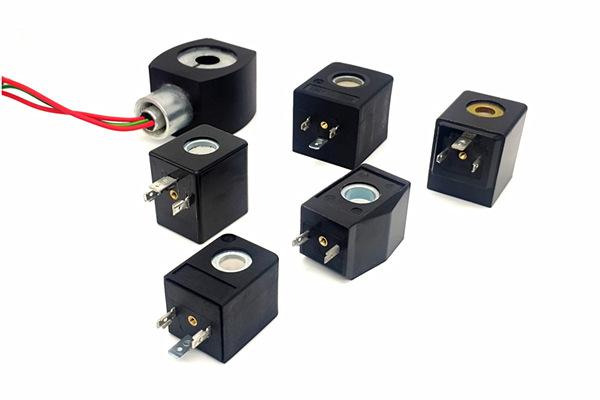

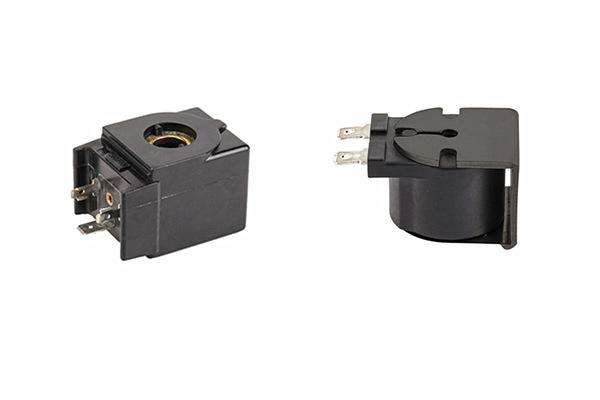

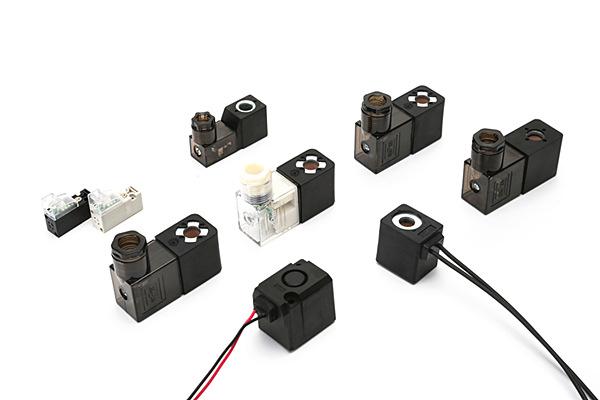

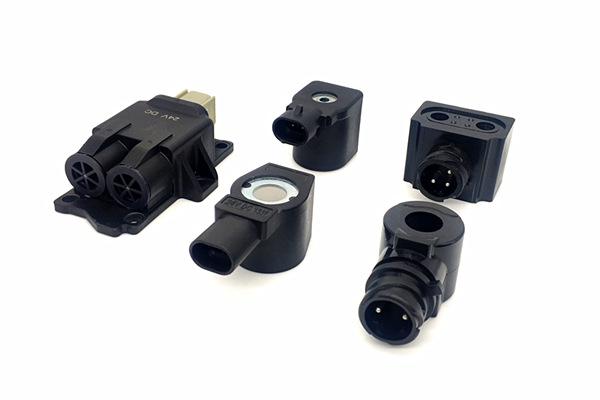

Соленоидные катушки

Берис  клапанные катушки разработаны и изготовлены в соответствии с EN 60204.1 и VDE 0580 и подходят для промышленных условий окружающей среды. Для использования в различных условиях окружающей среды с высокой влажностью или температурой, а также для различных электрических соединений доступны.

Характеристики клапанных катушек Beris:

• Термостойкая бобина, отлитая из термопластичного полиэфирного материала
• Высококачественный эмалированный медный провод, F, H, N разный класс изоляции на выбор
• Встроенное магнитное ярмо, изготовленное из низкоуглеродистого железа
• Инкапсуляция с использованием специально разработанного термореактивного и термопластичного материала высокого качества.

Основная структура:

Обычная структура катушки соленоидного клапана включает: каркас, эмалированный медный провод, штифт, ярмо и инкапсуляцию. Кроме того, в зависимости от фактического использования, для выпрямления будет использоваться направляющее кольцо намагничивания, выпрямительный мост и т. д.

Специальная конструкция с кольцом потока для улучшения электромагнитных характеристик.

Эмалированный медный провод:

Медный проводник с покрытием из изолирующей краски на поверхности, который является основным материалом катушки электромагнитного клапана. Соленоид Катушки, используемые в клапанах, разработаны и испытаны для непрерывной работы. Все они соответствуют требованиям по термической стойкости согласно IEC 216

Бобина:

Бобина является носителем обмотки эмалированной проволоки. В зависимости от повышения температуры катушек клапана и фактической среды использования выбираются различные материалы бобины, такие как PA66, PPS, PBT, PET и т. д., а некоторые из них - термореактивные BMC и PT-310.

Приколоть:

Функция штифта заключается в реализации электрического соединения между внутренним эмалированным проводом и внешним, аналогично тому, как эту же роль выполняют клеммы, свободные выводы и т. д. Материал штифта обычно изготавливается из латуни, например, H59, H62, H65, из которых H62 является наиболее распространенной.

Ярмо:

Он используется для сбора линий магнитного поля из Н полюс к С полюса, увеличивают напряженность магнитного поля и минимизируют утечку магнитного поля в воздух. Разумная конструкция ярма способствует повышению напряженности магнитного поля. Обычно, существует два вида материалов ярма: холоднокатаная пластина из низкоуглеродистой стали и электрическое чистое железо ( ДТ4С ).

Инкапсуляция:

Используется для объединения частей соленоидной катушки в единое целое, которое играет роль водонепроницаемого и пыленепроницаемого. Материалы включают термореактивные и термопластиковые.

Как выбрать подходящую качественную соленоидную катушку?

При необходимости выбора подходящей катушки соленоидного клапана команда Beris рекомендует рассмотреть один из четырех вариантов: аспекты, они есть соответствие, надежность, безопасность, и экономика.

1. Сопоставление

Соответствие означает, что производительность и структура соленоидной катушки соответствуют требованиям к использованию соответствующего соленоидного клапана.

Если некоторые рабочие параметры не соответствуют или превышают стандарт, электромагнитный клапан может быть поврежден или работать неправильно; кроме того, конструкция нецелесообразна, что может привести к невозможности установки или установке не на месте, а электромагнитный клапан не сможет нормально использоваться.

С точки зрения производительности мы в основном рассматриваем следующие параметры катушек электромагнитных клапанов:

• Рабочее напряжение

Первое, что следует учитывать, — это тип и величина напряжения питания электромагнитного клапана: постоянный или переменный ток.

Если это переменное напряжение, необходимо указать частоту, поскольку та же катушка 50 Гц и 60 Гц имеет разницу в мощности примерно в 1,2 раза, например: 50 Гц использует 7,2 Вт, 60 Гц использует около 6,0 Вт; катушка 50 Гц использует 60 Гц, разница в напряжении составляет примерно 1,095 раза, например катушка AC220 В 50 Гц и AC240 В 60 Гц является универсальной.

       Более подробную информацию о разнице между переменным и постоянным напряжением можно найти на нашей специальной странице «Введение»... ссылка

• Подача мощности или сопротивления
•   Наружный диаметр и высота отверстия и высоты якоря соленоида или катушки соленоидного клапана
• Рабочая среда : температура, влажность, в помещении или на улице, степень защиты
• Подключение к внешнему источнику питания : штыревой тип, тип с подвижным выводом, стандартный интерфейс и т. д.
•   Области применения : Некоторые специальные области применения требуют использования специально разработанных соленоидных катушек. Различные общие области применения, такие как отрасли, требующие водонепроницаемости, должны использовать катушки соленоидных клапанов IP67 или более высокого класса.
• Другие требования : например, требования к материалам по охране окружающей среды или сертификация

2. Надежность:

Во-первых, выбирайте катушку электромагнитного клапана, изготовленную профессиональным производителем, во-вторых, выбирайте более качественный класс, его надежность относительно высока.

Компания Beris Electronic не только поставляет высококачественные электромагнитные катушки, но и предлагает системные решения.

3. Безопасность

Мы должны сосредоточиться на том, соответствует ли выбранная соленоидная катушка среде использования соленоидного клапана, особенно среде специального использования,

•  Водонепроницаемые соленоидные катушки должны использоваться в средах с водонепроницаемыми условиями, например, в электромагнитных клапанах для наружного применения или в фонтанах и т. д.
• Для взрывоопасных сред необходимо выбирать взрывозащищенные изделия.
• Максимальное номинальное давление калибровки катушки электромагнитного клапана должно превышать максимальное давление в трубопроводе, в противном случае срок службы сократится или возникнут другие непредвиденные ситуации.

4. Экономика

Во многих случаях катушка соленоидного клапана может быть универсальной, но постарайтесь выбрать наиболее экономичный продукт на основе соответствия трем вышеуказанным пунктам, чтобы сэкономить средства. Компания Beris Electronic предоставит вам различные типы катушек соленоида с наилучшим соотношением цены и качества.

Если вы все еще не уверены, какой тип катушки клапана вам подойдет, свяжитесь с нашей командой экспертов напрямую, и мы предоставим вам профессиональную консультацию в кратчайшие сроки.
